Descripción de un decodificar, que pasa de binario (2 bits) a barra de nivel (cuatro bits que pueden valer: 0000, 0001, 0011, 0111 o 1111). El Codificador/Decodificador (Dependiendo de la longitud de de sus entradas y salidas) es otro de los bloques básicos de electrónica digital.
Aquí les dejo el código con el test bench y alguna captura:
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
--Declaración de la entidad
entity decodificador is
port (E : in std_logic_vector (1 downto 0);
EN: in std_logic; --Señal de habilitación
Y : out std_logic_vector (3 downto 0));
end decodificador;
--Descripción comportamental
architecture behavior of decodificador is
begin
Y <= "0000" when (EN='0') else
"0001" when (E="00") else
"0011" when (E="01") else
"0111" when (E="10") else
"1111" when (E="11") else
"1010"; --Para indicar error (No se debería dar este caso)
end behavior;
TEST BENCH:
--TEST BENCH
--Declaración librerias
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity testbench is
end testbench;
architecture behavior of testbench is
--Declaración de la unidad bajo test (uut)
component decodificador
port (E : in std_logic_vector (1 downto 0);
EN: in std_logic; --Señal de habilitación
Y : out std_logic_vector (3 downto 0));
end component;
signal EN : std_logic:='0';
signal E : std_logic_vector (1 downto 0);
signal Y : std_logic_vector (3 downto 0);
begin
uut: decodificador port map (
E => E,
EN => EN,
Y => Y
);
--Se asignan valores a las señales de test
estimulo: process
begin
wait for 1 ns;
EN <= '1'; wait for 10 ns;
E <= "00"; wait for 10 ns;
E <= "01"; wait for 10 ns;
E <= "10"; wait for 10 ns;
E <= "11"; wait for 10 ns;
EN <= '0'; wait for 10 ns;
E <= "00"; wait for 10 ns;
E <= "01"; wait for 10 ns;
E <= "10"; wait for 10 ns;
E <= "11"; wait for 10 ns;
end process estimulo;
end;

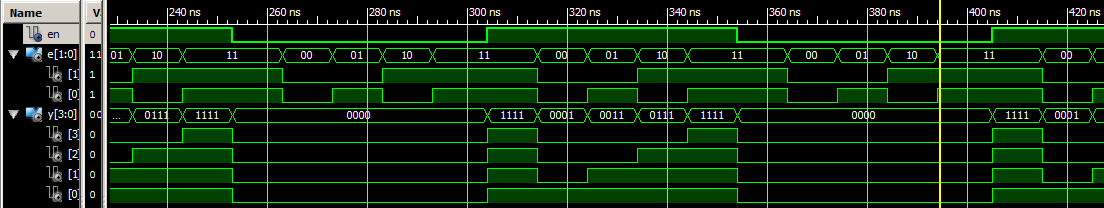

Capturas del cronograma:
Un saludo.
